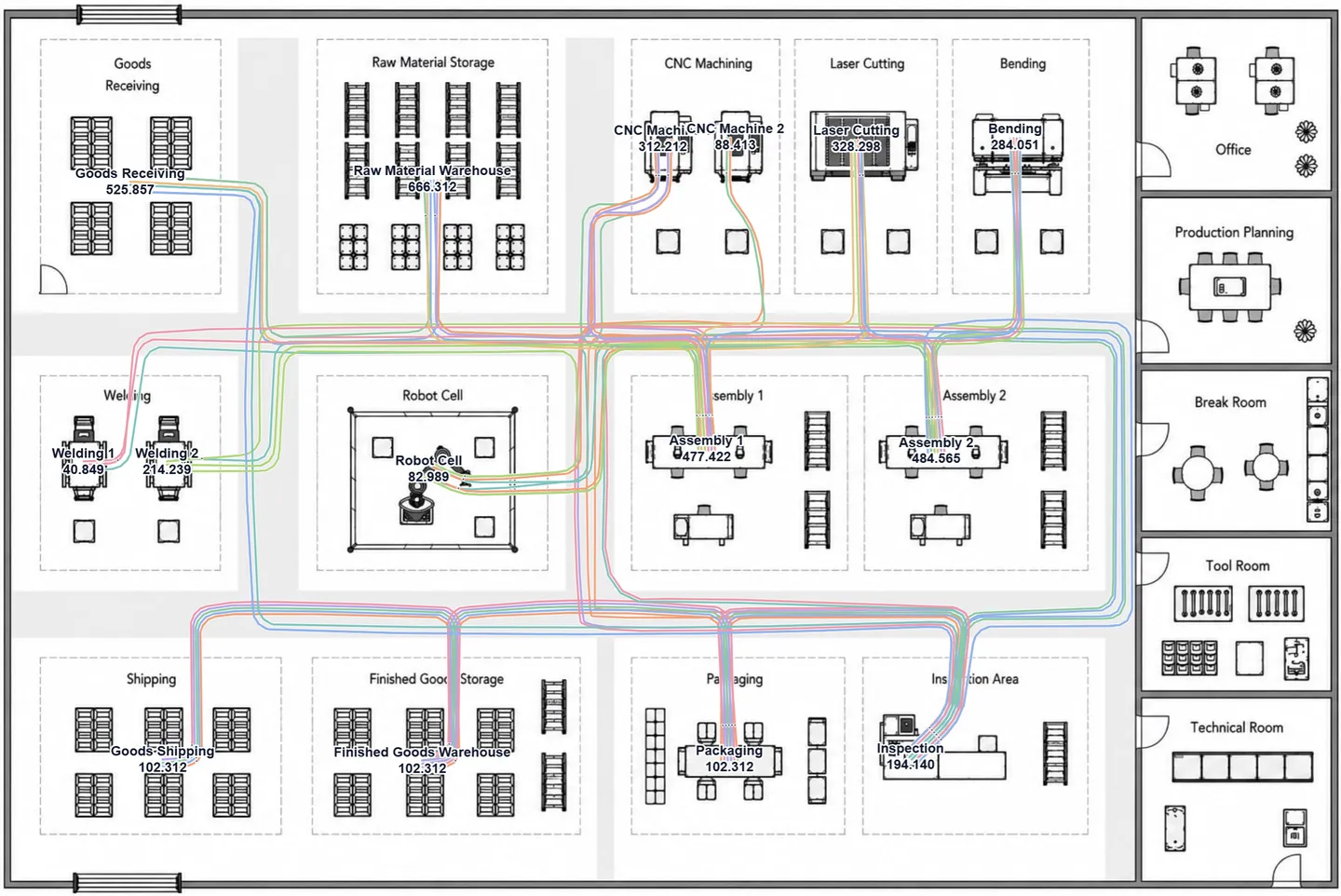

Spaghetti-Diagramm
Jede Transportbeziehung wird als eigene Linie im Hallenplan dargestellt. Linienknäuel zeigen Kreuzungen, Umwege und konkurrierende Materialflüsse.
Was ist ein Spaghetti-Diagramm?
Ein Spaghetti-Diagramm visualisiert Transportwege im Hallenlayout. Jede Transportbeziehung wird als eigene Linie dargestellt. So werden Kreuzungen, Umwege und unnötig komplexe Materialflüsse schnell sichtbar.
Was kannst du damit erkennen?
Jeder Materialfluss erhält eine eigene Spur mit Richtung. Dadurch lassen sich Hin- und Rückwege, Rückläufer, Leergut oder Nacharbeit getrennt erkennen.
Einzelne Transportwege können gezielt hervorgehoben werden, um Quelle, Senke und Verlauf genauer zu analysieren.
Häufige Fragen
Worin unterscheidet sich das Spaghetti-Diagramm von der Heatmap?
Die Heatmap verdichtet Transporte zu Belastungswerten. Das Spaghetti-Diagramm zeigt dagegen jede Transportbeziehung einzeln. Dadurch erkennst du, wie viele unterschiedliche Materialflüsse denselben Weg nutzen.
Laufen die Linien über die echten Wege?
Ja. Die Linien folgen dem hinterlegten Fahrwegenetz und nicht der Luftlinie. Auch die Transportrichtung bleibt sichtbar.
Wofür wird ein Spaghetti-Diagramm eingesetzt?
Vor allem für Layoutplanung, Materialflussanalyse und Lean-Workshops. Es hilft, Kreuzungen, Umwege und Wegeverschwendung zu erkennen. Für eine quantitative Bewertung eignen sich ergänzend Kennzahlen wie Transportintensität oder Transportstrecke.
